產品選型

訂貨號：JP-D0808P-PN

柵欄式螺釘分布式I/O，雙網口，可級聯，支持PROFINET RT協議，8DI_PNP，8DO_PNP，0.5A，24VDC

產品咨詢

產品詳情

資源下載

產品手冊_JP-PN

配置文件JP_PN_GSD_picture20231007（reset）

JP系列尺寸圖CAD

JP系列接線圖CAD

JP系列EPLAN部件庫

JP系列3D文件

您對產品有什么疑問嗎？與我們聯系

產品參數

訂貨號：JP-D0808P-PN

總線接口：2xRJ45，支持級聯

電源接口：3P歐式端子，帶螺絲鎖定，免工具壓接

I/O端子：18P柵欄式螺釘端子

工作電壓：24V DC(-15%~+20%)

工作電流：150mA

通訊協議：PROFINET RT

通訊速率：100M(Max),自適應

編址方式：通過PROFINET主站軟件

防護等級：IP20

安裝方式：DIN35導軌安裝或打孔安裝

工作溫度：-20℃~+75℃

數字量輸入點：8

輸入類型：PNP

隔離方式：光耦隔離

額定電壓：24V DC(-15%~+20%)

邏輯“1”信號：11~30V

邏輯“0”信號：0~5V

輸入濾波：最小2ms

數字量輸出點：8

輸出類型：晶體管/PNP

負載類型：阻性負載，感性負載，燈負載

額定電壓：24VDC(-15%~+20%)

最大輸出電流：每通道0.5A

絕緣：輸出與內部通訊之間500V DC

端口防護：過壓, 過流保護,反向電流防護

您對產品有什么疑問嗎？與我們聯系

尺寸圖

您對產品有什么疑問嗎？與我們聯系

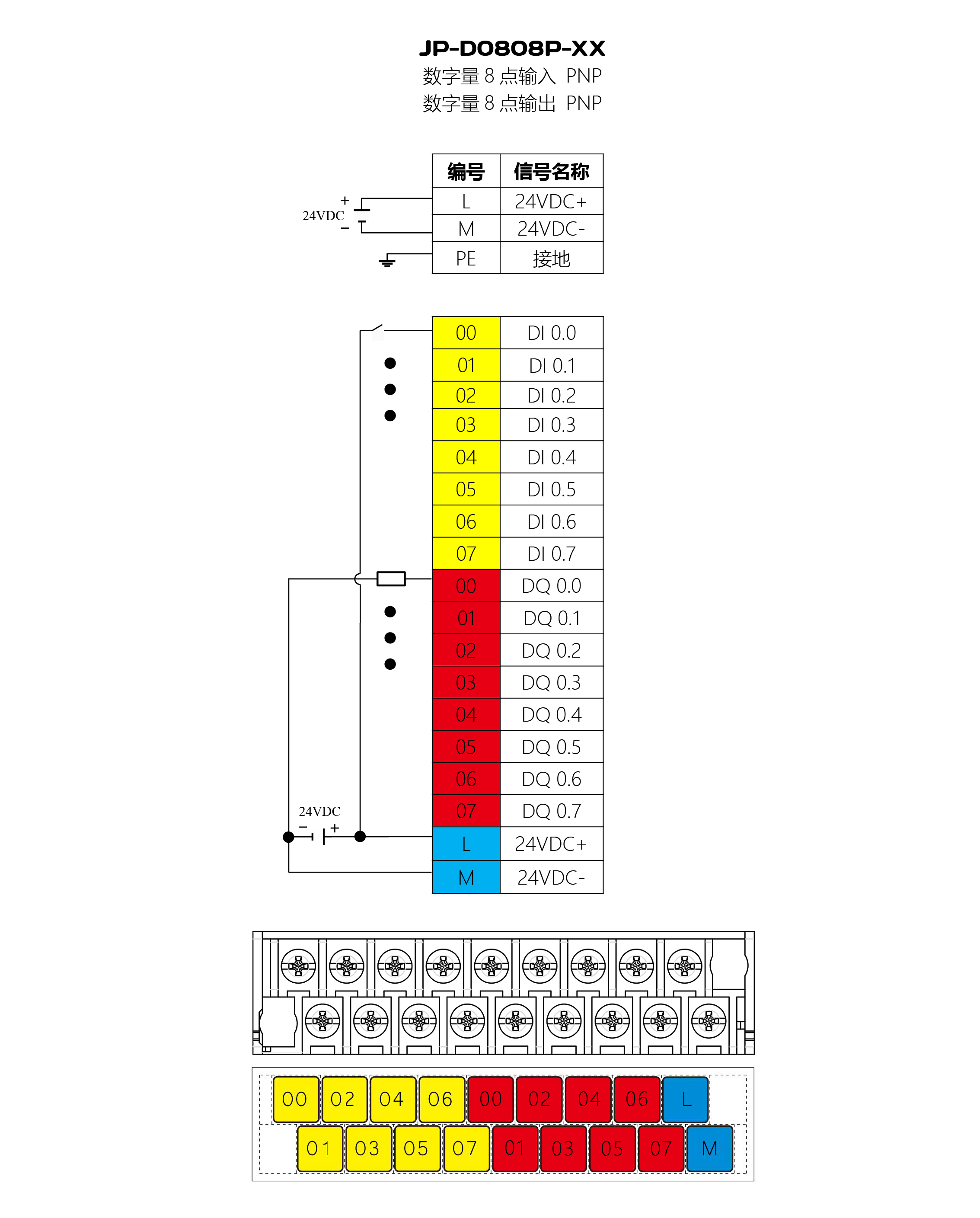

接線圖

您對產品有什么疑問嗎？與我們聯系
